Routing dynamic (dinamik) RIP dengan 3 router di cisco packet tracer

Selamat pagi semuanya, hari ini pada minggu pagi ini saya akan menjelaskan bagaimana cara membuat Routing dynamic (dinamik) dengan 3 router di cisco packet tracer. Sudah lama sekali saya tidak membuat artikel, sungguh susah untuk membanggun sebuah kata yang bernama istiqomah dalam melakukan hal apapun :D

Tanpa berpanjang lebar kita langsung saja ke tkp, siapkan bahan dan alatnya yaitu sebuah laptop/pc dan software cisco packet tracer. Jika belum di install KLIK DISINI

Jika sudah selesai, siapkan bahan-bahan yang di butuhkan:

- 3 buah Router -PT

- PC 6 unit

- Switch-PT 3 unit

- kabel straight dan serial DTE

Sambungkan dari router ke router dengan kabel serial DTE dan dari router ke switch ke pc dengan kabel straight.
Yang tak ingin repot lihat video yg saya buat di bawah artikel ini.

Jika semua sudah terhubung saatnya untuk configurasi:

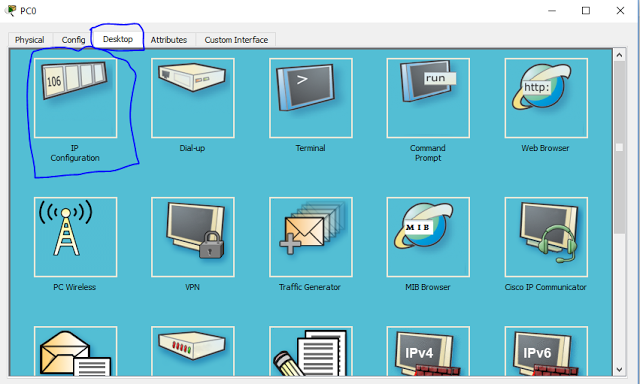

Klik PC => Desktop => IP Configuration

Setting IP untuk setiap PC sebagai berikut:

PC 0

IP Address          : 192.168.1.2

Subnet Mask       : 255.255.255.0

Gateway              : 192.168.1.1

PC 1

IP Address          : 192.168.1.3

Subnet Mask       : 255.255.255.0

Gateway              : 192.168.1.1

PC 2

IP Address          : 192.168.3.2

Subnet Mask        : 255.255.255.0
Gateway              : 192.168.3.1

PC 3

IP Address          : 192.168.3.3

Subnet Mask       : 255.255.255.0

Gateway              : 192.168.3.1

PC 4

IP Address          : 192.168.5.2

Subnet Mask       : 255.255.255.0

Gateway              : 192.168.5.1

PC 5

IP Address          : 192.168.5.3

Subnet Mask       : 255.255.255.0

Gateway              : 192.168.5.1

Jika sudah selesai mengconfig semua PC saatnya membuat IP address pada router

Klik Router0 pilih mode CLI, kita config via cli biar lebih terbiasa main di command :D

Router>en

Router#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#int fa0/0

Router(config-if)#ip add 192.168.1.1 255.255.255.0

Router(config-if)#no shut

Router(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#ex

Router(config)#int s2/0

Router(config-if)#ip add 192.168.2.1 255.255.255.0

Router(config-if)#no shut

%LINK-5-CHANGED: Interface Serial2/0, changed state to down

Router(config-if)#ex

Router(config)#

Jika sudah selesai close pindah ke Router1

Config seperti yang di bawah ini untuk Router1

Router>en

Router#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#int fa0/0

Router(config-if)#ip add 192.168.3.1 255.255.255.0

Router(config-if)#no shut

Router(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#ex

Router(config)#int s2/0

Router(config-if)#ip add 192.168.2.2 255.255.255.0

Router(config-if)#no shut

Router(config-if)#

%LINK-5-CHANGED: Interface Serial2/0, changed state to up

Router(config-if)#ex

Router(config)#int s3/0

%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up

Router(config-if)#ip add 192.168.4.1 255.255.255.0

Router(config-if)#no shut

%LINK-5-CHANGED: Interface Serial3/0, changed state to down

Router(config-if)#ex

Router(config)#

Selanjutnya untuk Router2 config seperti yang di bawah ini untuk Router2

Router>en

Router#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#int fa0/0

Router(config-if)#ip add 192.168.5.1 255.255.255.0

Router(config-if)#no shut

Router(config-if)#

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#ex

Router(config)#int s2/0

Router(config-if)#ip add 192.168.4.2 255.255.255.0

Router(config-if)#no shut

Router(config-if)#

%LINK-5-CHANGED: Interface Serial2/0, changed state to up

Router(config-if)#ex

Router(config)#

Jika sudah selesai saatnya membuat route yaitu routing dynamic(dinamik) tipe RIP, kembali lagi ke Router0 masih di mode cli, config seperti di bawah ini

Untuk Router0

Router>en

Router#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#router rip

Router(config-router)#network 192.168.1.0

Router(config-router)#network 192.168.2.0

Router(config-router)#ex

Router(config)#

Untuk Router1

Router>en

Router#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#router rip

Router(config-router)#network 192.168.2.0

Router(config-router)#network 192.168.3.0

Router(config-router)#network 192.168.4.0

Router(config-router)#ex

Router(config)#

Untuk Router2

Router>en

Router#conf t

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#router rip

Router(config-router)#network 192.168.4.0

Router(config-router)#network 192.168.5.0

Router(config-router)#ex

Router(config)#

jika semua konfigurasi telah selesai, saatnya kita menguji apakah konfigurasi kita telah benar dengan cara PING. Sekarang coba kita ping dari PC0 ke ip host 192.168.3.2 atau 192.168.5.2 apabila reply configurasi Anda berhasil.

Sekian cara routing dinamik rip semoga dapat membantu, terima kasih atas perhatiaanya. Yang masih kesulitan dalam mengconfigurasinya bisa lihat tutorial dalam bentuk video dibawah ini.
